四元体热风换热器+燃烧器案例

　　项目概况

　　设计方：苏州爱科空气系统有限公司

　　总包方：上海卓麦机电工程有限公司

　　使用方：青岛即墨空客直升机H135总装厂

　　使用工况:直升机总装车间厂房热风恒温控制

　　使用温度：最低30度，最高60度

　　加热方式：燃气热风间燃式换热器加热

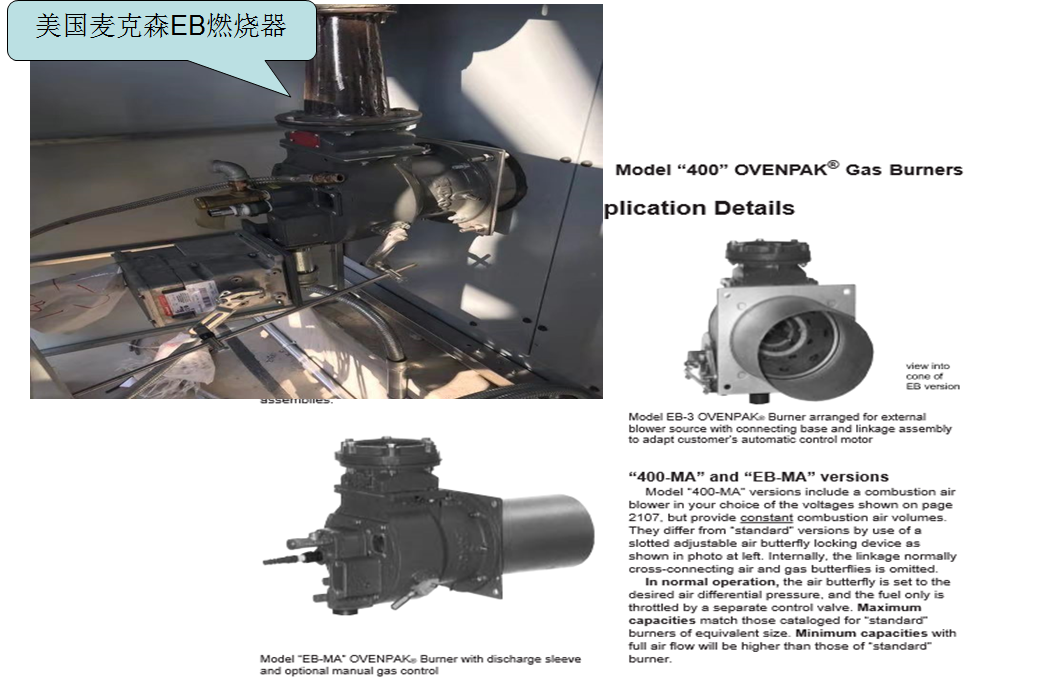

　　燃烧器品牌：美国麦克森

　　燃烧器型号及数量：EB-1+换热器190KW一套

　　EB-2+换热器330KW一套

　　EB-3+换热器680KW一套

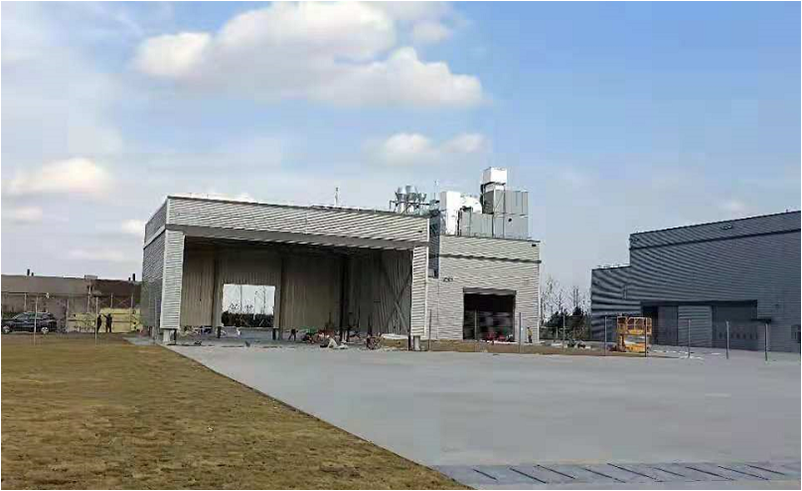

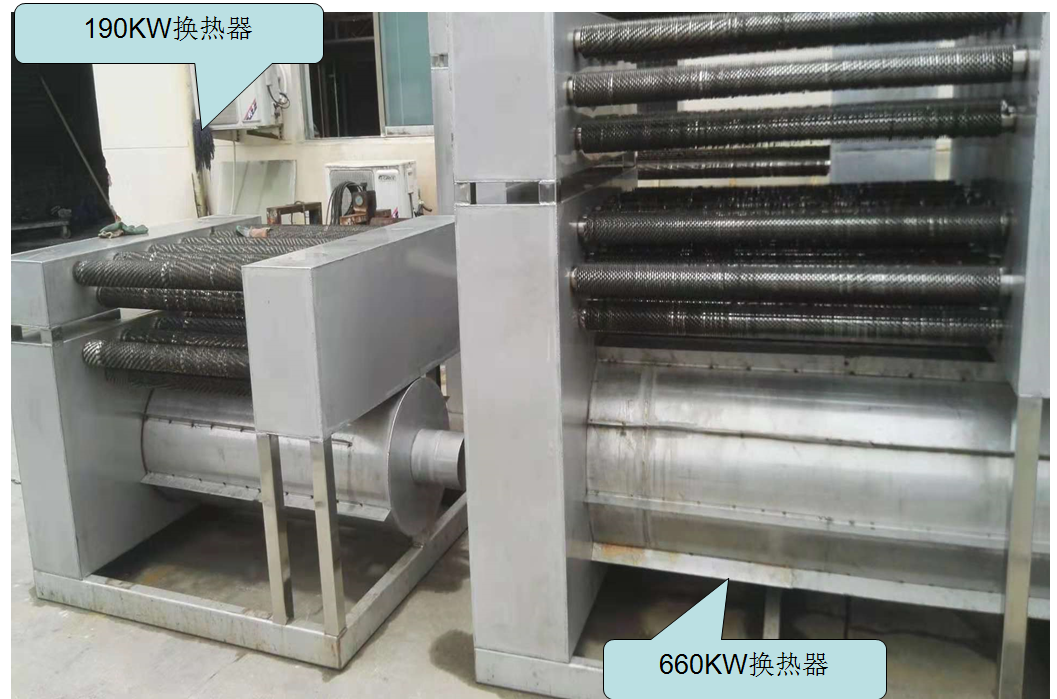

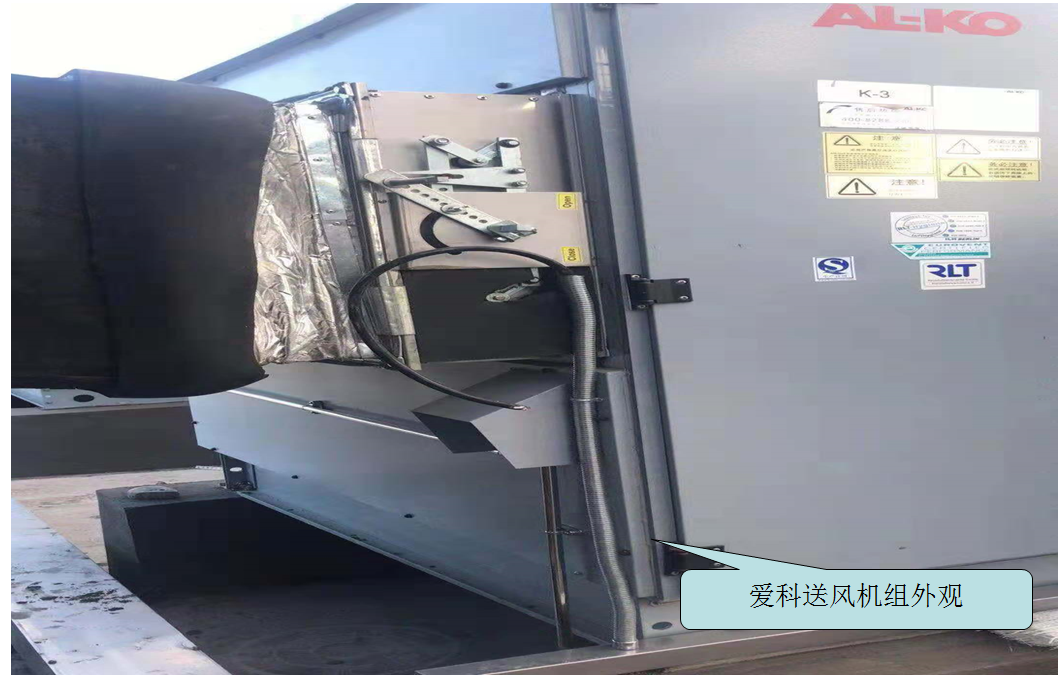

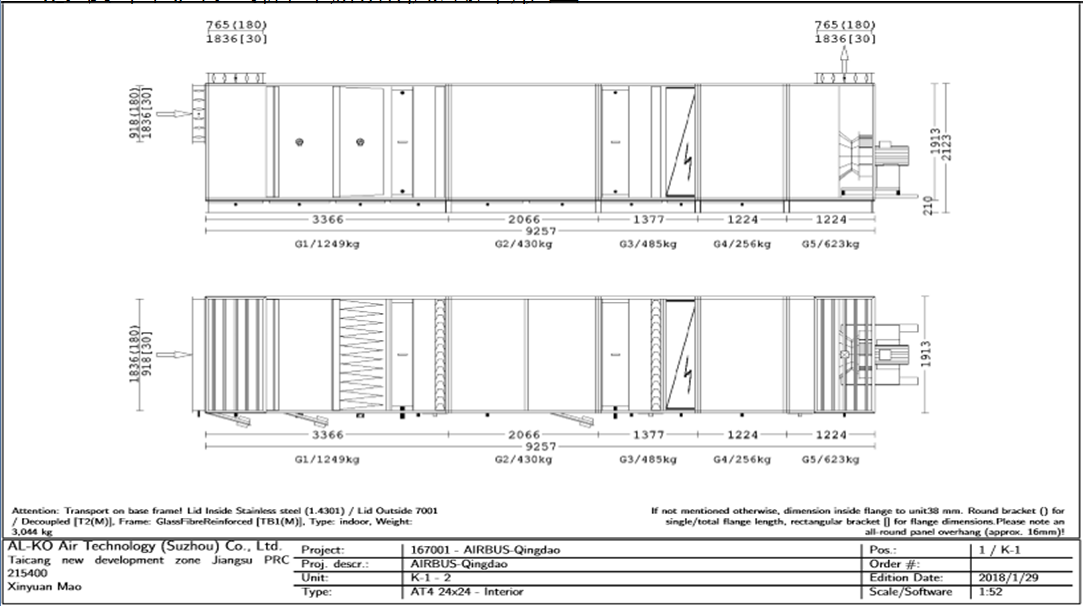

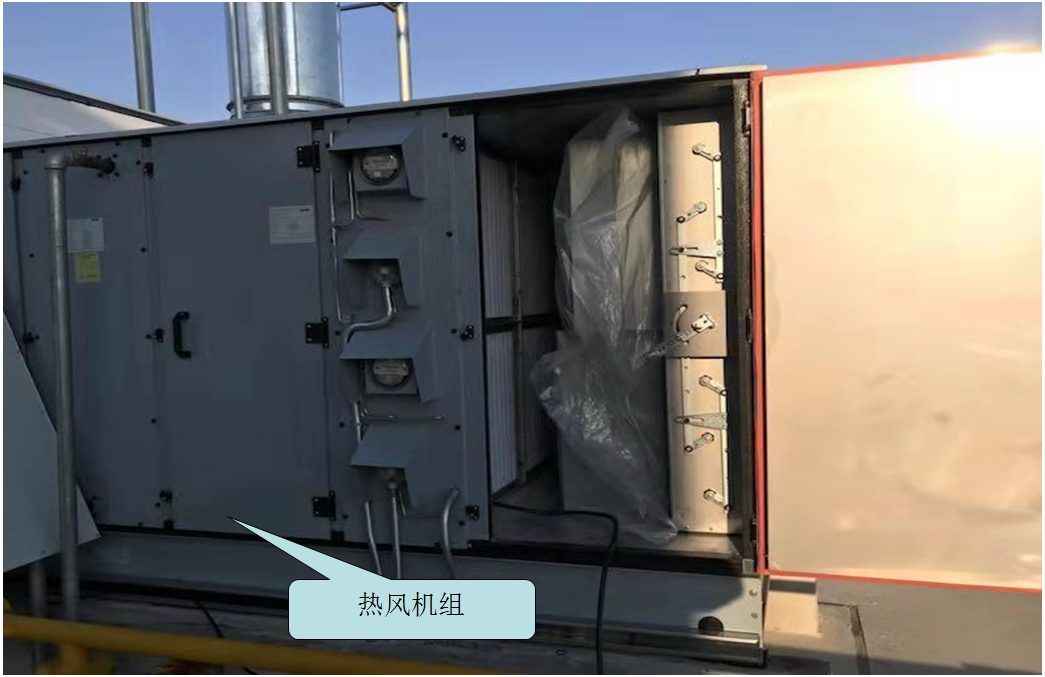

　　总装车间空气循环加热机组外形图

　　系统主要功能和工作顺序：

　　1．与热风送风风机连动，空调送风风机启动20-30秒后（1-60秒可调）.

　　燃烧机在启动前吹扫状态5-15秒吹扫交换器炉膛（1-60秒可调）.

　　2．燃气压力检测，有燃气压力高和低警报。

　　3．燃烧助燃风机风压检测，有风压异常警报。

　　4．燃烧安全电离子火焰检测器，有失火警报，其它故障警报。

　　5．燃气压力，助燃空气压力达到设定值后阀组开启内部捡漏程序，每次点火前都会有一

　　次阀组内部捡漏，没有泄露现象保证阀组的气密性验证通过。

　　6.燃气外部泄漏报警器检测阀组四周是否有燃气泄漏，如有泄漏警报并停止点火程序。

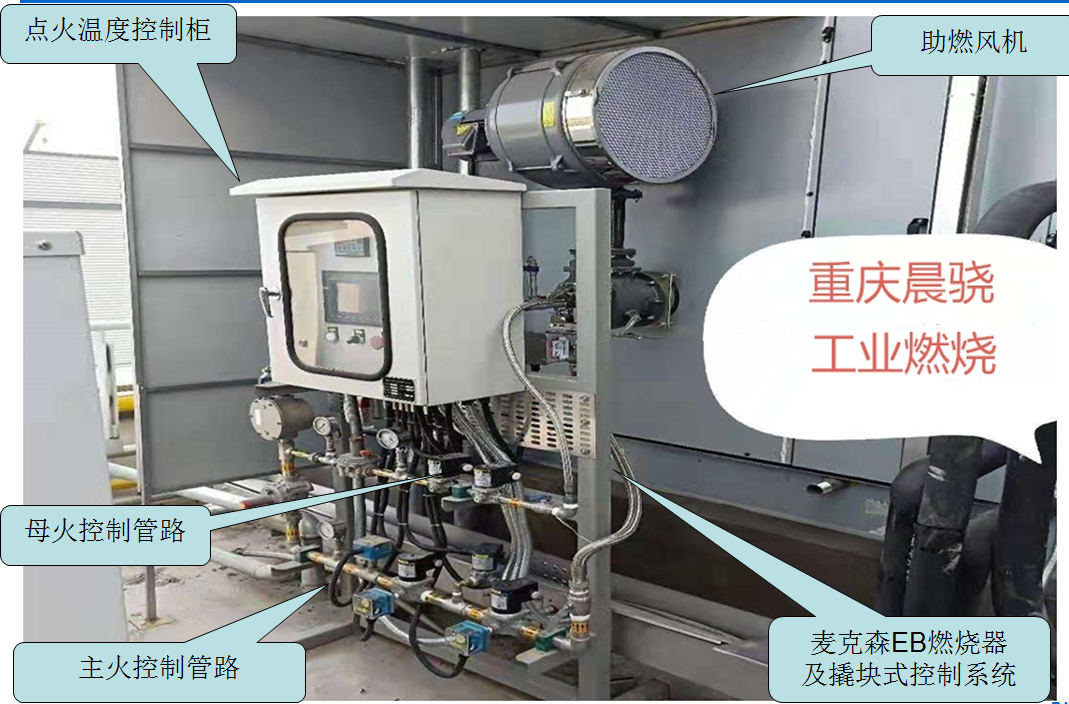

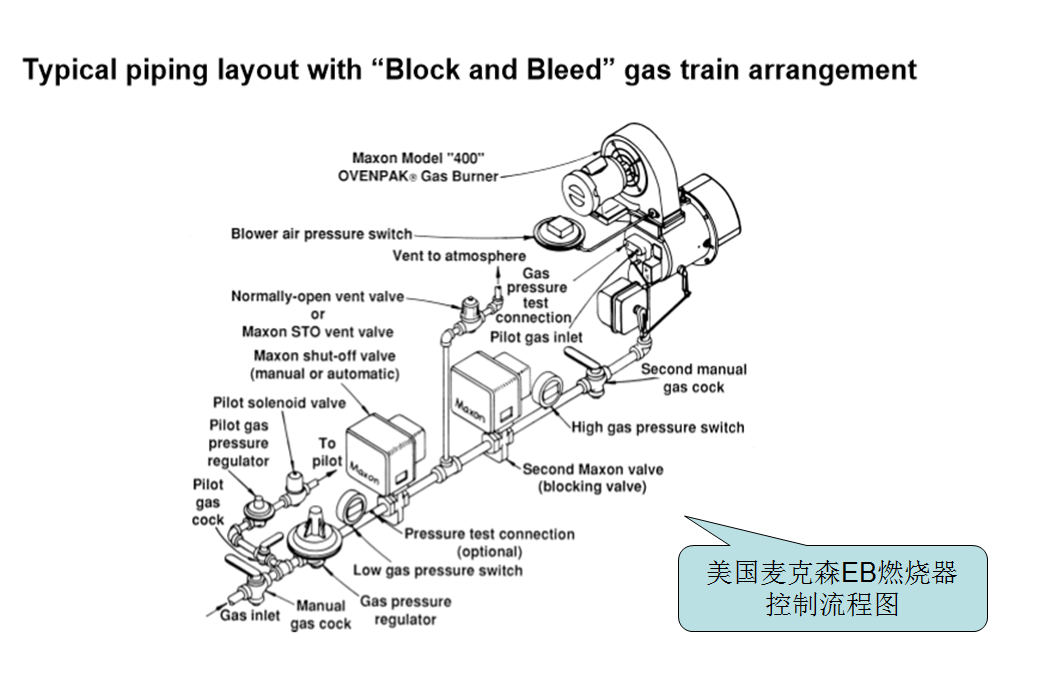

　　7.  所有自检程序通过后，进入点火程序，点火变压器输出高压火花同时打开母火电磁阀，     先点燃母火1-5秒后，火焰检测器检测火焰正常后在打开主火，如果母火没有点燃，1秒内燃烧器会自动关闭所有电磁阀门，并发出失火警报。确保安全。人工复位燃烧程序控制器后可重新点火，燃烧控制器收到母火火焰信号后打开主火阀，进入稳定燃烧程序，燃烧器配有手动调节阀，可手动调节最大火量。

　　8.PID温控器根据设定温度（1-100度可调）和温度感应探头的信号反馈，输出4-20mA的电流来控制比例马达下面的燃气比例蝶阀和空气蝶阀开启的大小控制燃烧火力输出，微电脑温控器DC1040进入自动演算自动记忆程序并做比例0-100%调节，使检测温度达到恒温状态。

　　9.有超温保护功能。空调箱过热保护功能，调节比高达30:1

　　10.安装风压开关检测送风风机风压,风压如果不足燃烧器停止燃烧,风压警报.

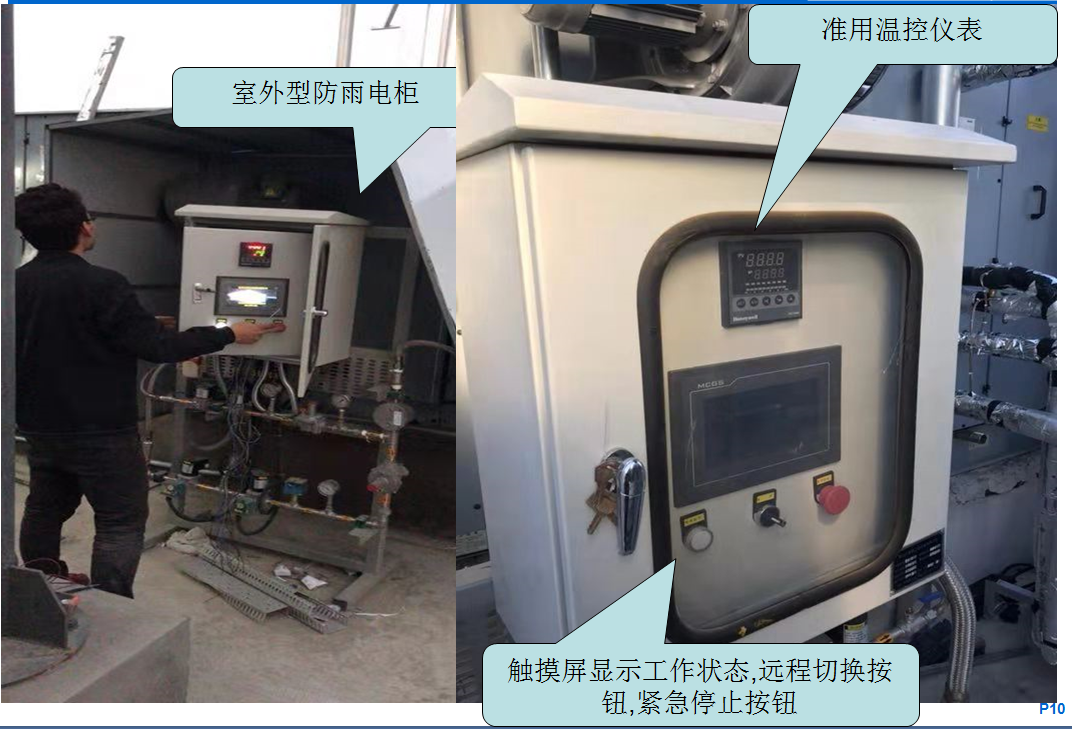

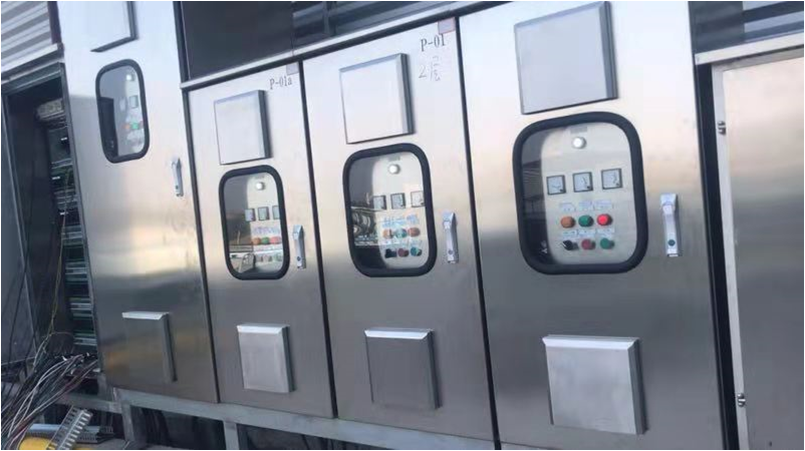

　　11.电控柜上有各个工作状态的指示灯，母火指示，主火指示，超温指示，燃气，风压报警指示灯，泄露报警，失火报警指示灯等

　　12.燃烧控制器本身具有故障代码反馈,火焰信号强度指示

　　13.温控器配485通讯接口,可以远程设定参数及温度设定

　　14.控制点火柜具有远程进程切换,可以远程控制也可以进程控制方便调试维  修,以及使用方总控制室对燃烧系统的运行状态监测.

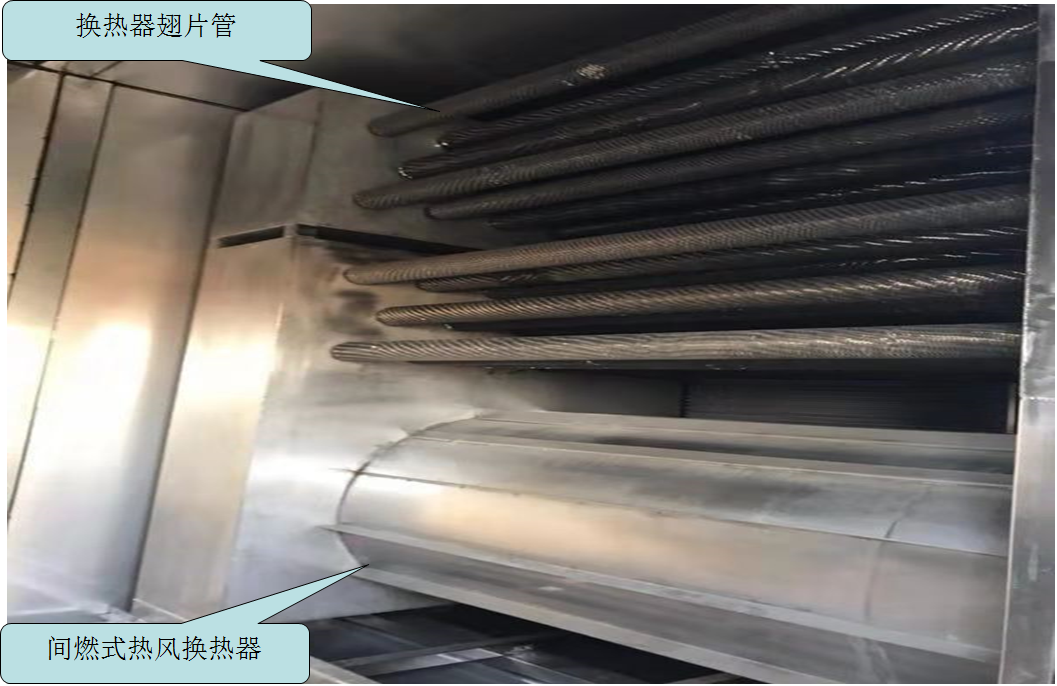

　　15.热风换热器全不锈钢304,厚度3.0制作,换热管道焊接不锈钢翅片,增大换热面积,提高热利用率,换热效率可以达到85%-90%.

　　16.换热器设计一定的炉膛阻力,提高热量囤积,降低排烟速度,降低热损失.

　　17.烟气配有烟气手动阀门,调节一定的开度,降低排烟速度.

　　18.根据送风量设计合理的风阻,和换热面积提高换热效率.
